Рекомендації по розрахунку та монтажу системи освітлення KRAFT Led

Ми випускаємо три типи світлодіодних світильників KRAFT LED - T-LED, G-LED і K-Led. T-LED застосовується для стандартних підвісних стель з несучою конструкцією з профілю Т-15 або Т-24. G-LED застосовується для грильято, рейки та інших типів підвісних стель. K-LED - це універсальні світильники для будь-яких типів стель (не тільки підвісних).

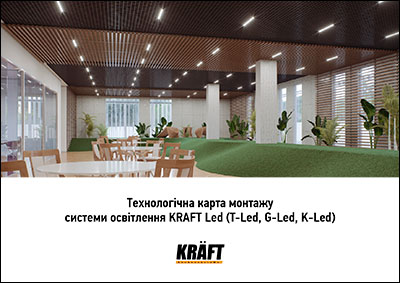

Технологічна карта монтажу системи освітлення KRAFT Led

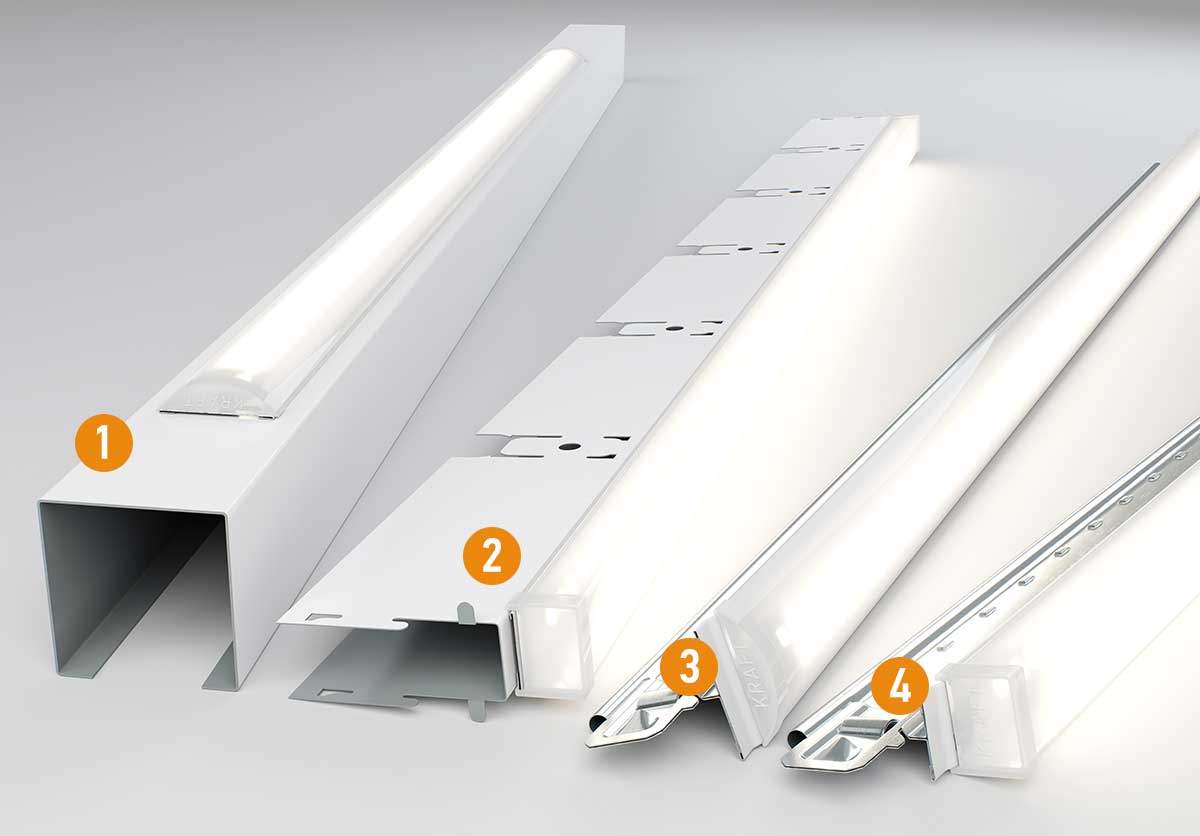

1. G-LED шириною 24 мм на рейці. 2. G-LED шириною 15 мм на грильято. 3. T-LED на профілі Т-24. 4. T-LED на профілі Т-15.

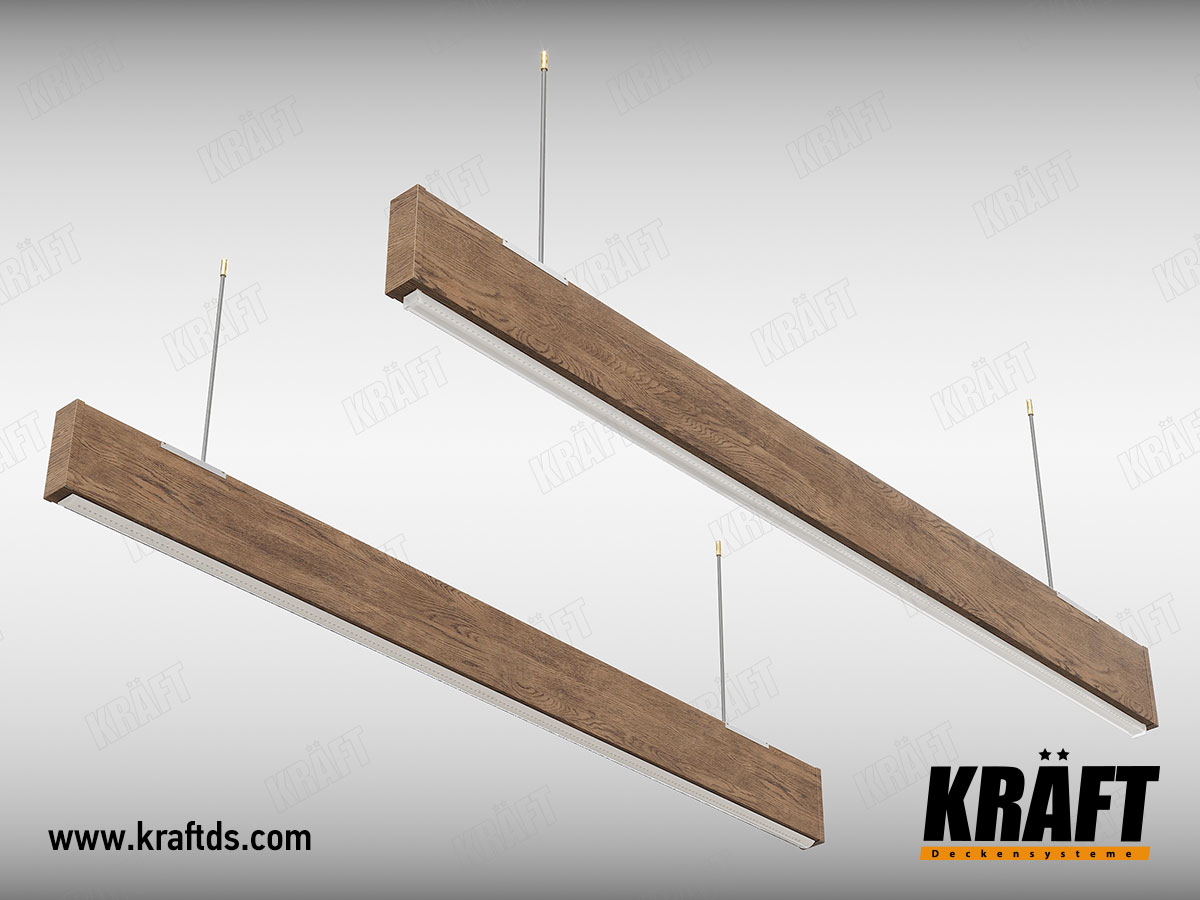

Світильники K-Led - це повноцінні світильники на базі кубоподібної рейки

Інтерактивні 3D-моделі світильників KRAFT Led

KRAFT Led T-15

KRAFT Led T-24

KRAFT Led G-24

KRAFT Led G-15

KRAFT K-Led

Розрахунок і монтаж системи освітлення KRAFT Led

1

Розрахунок освітлення

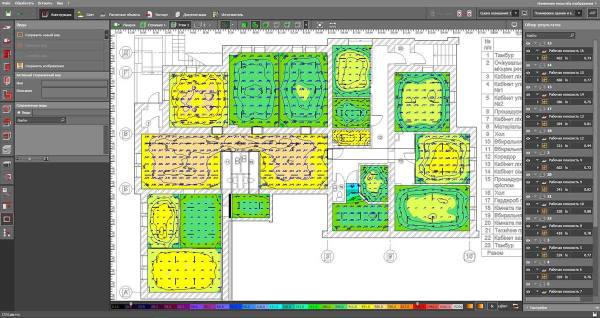

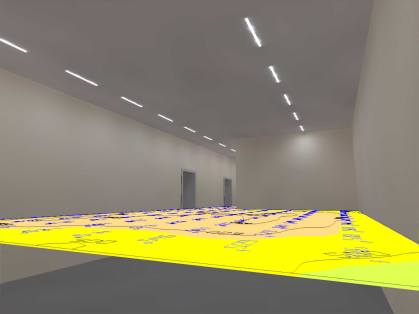

У програмі "Діалюкс" визначаємо оптимальну кількість і розміщення світильників. Якщо у вас немає можливості зробити розрахунок освітлення в програмі, то слід виходити з орієнтовних значень: один комплект світильників KRAFT LED призначений для освітлення 8-10 кв. м приміщення висотою 3,5 м площею до 20 кв. м і 10-12 кв. м приміщення площею понад 20 кв. м. У цьому випадку рівномірно розподіліть світильники по всьому приміщенню.

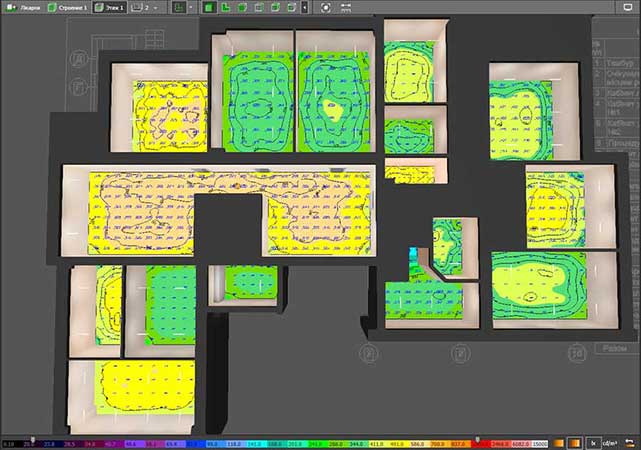

У програмі "Діалюкс" або на плані приміщення вказуємо розташування світильників. Цю схему будемо використовувати в процесі монтажу.

2.1

Монтаж T-Led

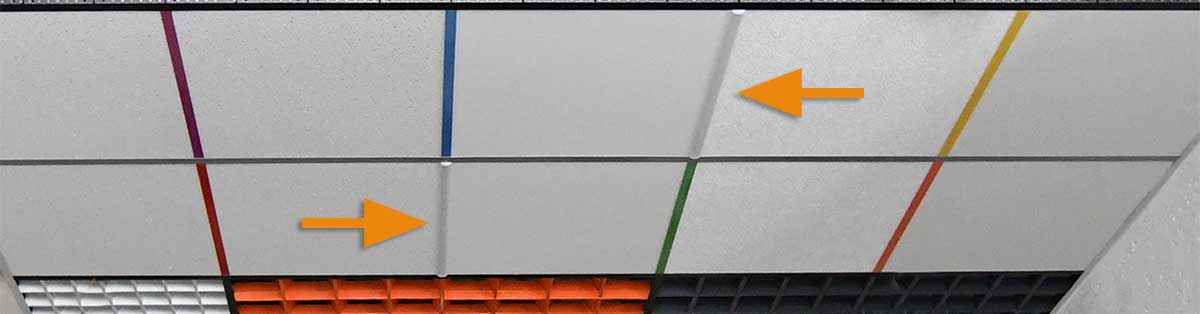

Світлодіодний профіль T-LED монтується в потрібне місце конструкції підвісної стелі замість стандартного Т-профілю 600 або 1200 мм.

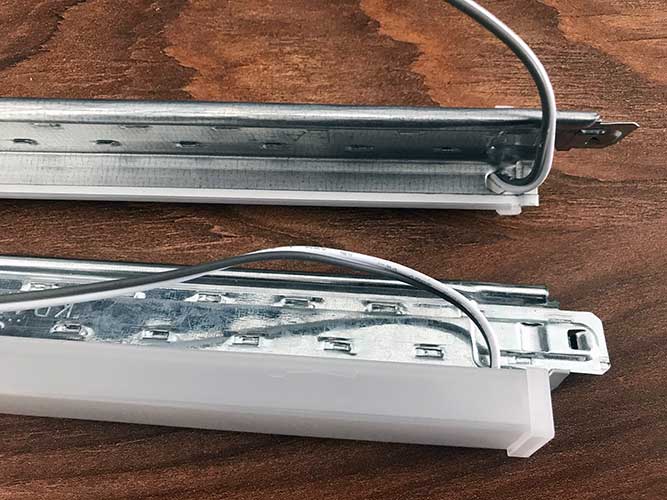

Дроти для підключення вже виведені в застельовий простір. Залишається тільки підключити комплект до драйверу.

2.2

Монтаж G-Led

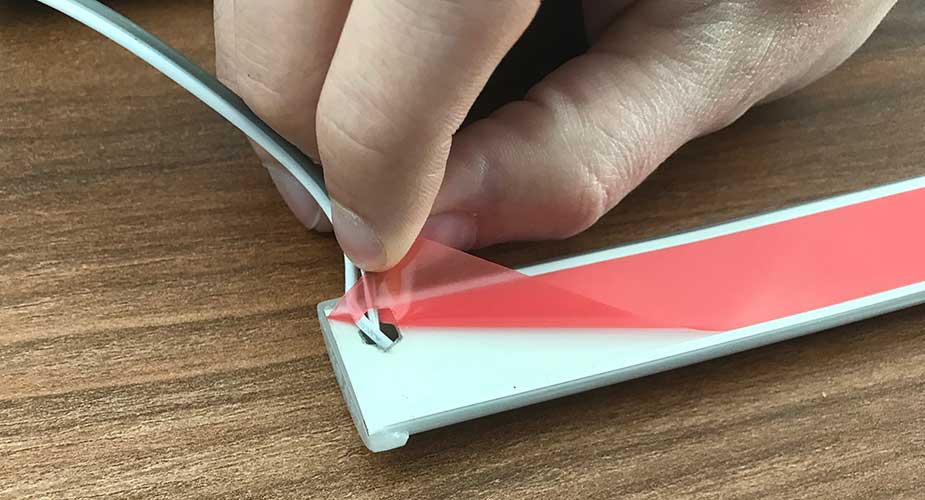

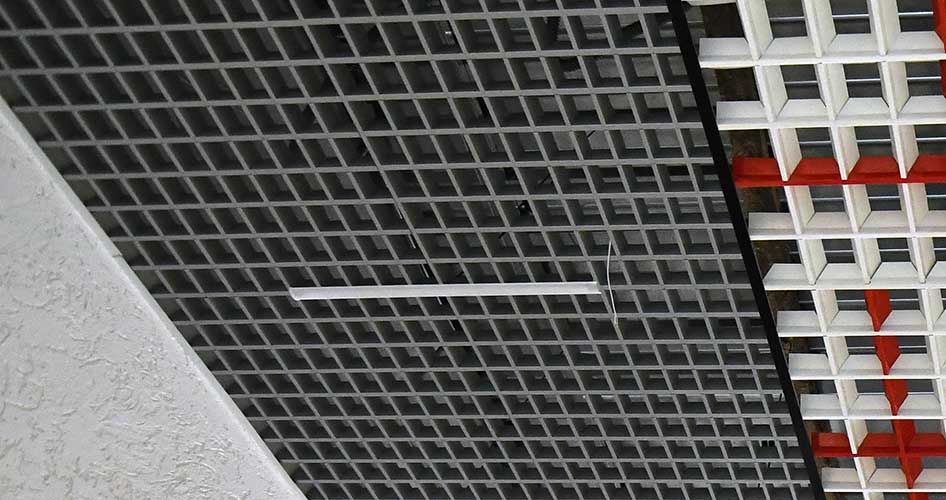

Для монтажу світлодіодного профілю G-LED сперше слід розмітити його положення на конструкції. При необхідності просвердлити отвори для виведення дротів. Далі слід зняти червону захисну смугу зі зворотного боку профілю, вивести дроти в застельовий простір і приклеїти профіль на поверхню грильято або рейки.

2.3

Монтаж K-Led

Драйвер світильника K-Led захований безпосередньо всередині рейки. Завдяки новому типу кріплення, такі світильники можна кріпити як безпосередньо до стелі, так і на будь-яких підвісах, в тому числі на власних дротах.

3

Підключення драйвера світильника

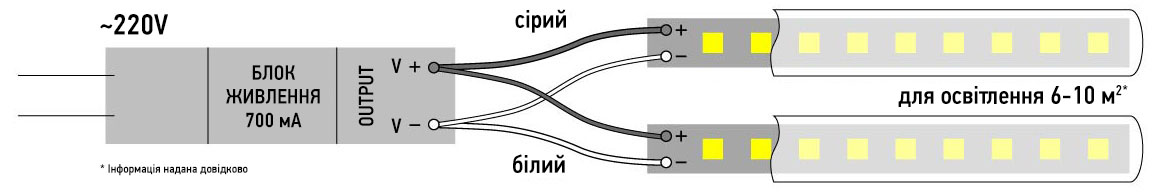

Після того, як світлодіодні профілі встановлені, підключаємо їх до живлення згідно зі схемою підключення. Драйвери можна розташовувати не далі 5 м від світильників.
